RF - cara elevada

La brida de la cara elevada es el tipo más común utilizado en las aplicaciones de la planta de procesos y es fácil de identificar. Se conoce como una cara elevada porque las superficies de la junta se elevan sobre la cara del círculo de atornillados. Este tipo de cara permite el uso de una amplia combinación de diseños de juntas, incluidos los tipos de láminas de anillo plano y los compuestos metálicos, como la herida en espiral y los tipos de doble camiseta.

El propósito de una brida de RF es concentrar más presión en un área de junta más pequeña y, por lo tanto, aumentar la capacidad de contención de presión de la articulación. El diámetro y la altura están en ASME B16.5 definidos, por clase de presión y diámetro. La clasificación de presión de la brida determina la altura de la cara elevada.

El acabado típico de la cara de la brida para las bridas ASME B16.5 RF es de 125 a 250 µin AR (3 a 6 µM de AR).

M - cara masculina

FM- Cara femenina

Con este tipo, las bridas también deben coincidir. Una cara de brida tiene un área que se extiende más allá de la cara de brida normal (hombre). La otra brida o brida de apareamiento tiene una depresión a juego (hembra) mecanizada en su cara.
La cara femenina tiene una profundidad de 3/16 de pulgada, la cara masculina tiene 1/4 pulgadas de altura y ambas son suaves. El diámetro exterior de la cara femenina actúa para localizar y retener la junta. En Principio 2, las versiones están disponibles; Las pequeñas bridas de M&F y las grandes bridas de M&F. Los focos personalizados masculinos y femeninos se encuentran comúnmente en la carcasa del intercambiador de calor para canalizar y cubrir bridas.

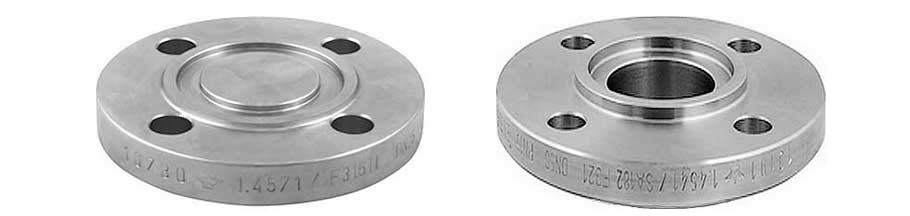

T - cara de lengua

Cara g-groove

Las caras de la lengua y la ranura de estas bridas deben coincidir. Una cara de la brida tiene un anillo elevado (lengua) mecanizado sobre la cara de la brida, mientras que la brida de apareamiento tiene una depresión a juego (ranura) mecanizada en su cara.

Los enfrentamientos de lengua y ranura están estandarizados en tipos grandes y pequeños. Difieren del hombre y la mujer, ya que los diámetros internos del lengua y el rango no se extienden hacia la base de la brida, reteniendo así la junta sobre su diámetro interno y externo. Estos se encuentran comúnmente en las cubiertas de la bomba y los capullos de válvulas.

Las articulaciones de la lengua y el ranura también tienen una ventaja en que se autoalinean y actúan como un depósito para el adhesivo. La articulación de la bufanda mantiene el eje de carga en línea con la junta y no requiere una operación de mecanizado importante.

Las caras generales de brida como el RTJ, Tandg y el Fandm nunca serán atornillados. La razón de esto es que las superficies de contacto no coinciden y no hay una junta que tenga un tipo en un lado y otro tipo en el otro lado.

RTJ (RJ) -Cara de unión de tipo

Las bridas de la junta del tipo de anillo se usan típicamente en alta presión (clase 600 y mayor calificación) y/o servicios de alta temperatura por encima de 800 ° F (427 ° C). Tienen ranuras cortadas en sus caras qué juntas de anillos de acero. Las bridas sella cuando los pernos apretados comprimen la junta entre las bridas en las ranuras, deformando (o acuñar) la junta para hacer un contacto íntimo dentro de las ranuras, creando un sello de metal a metal.

Una brida RTJ puede tener una cara elevada con una ranura de anillo mecanizada en ella. Esta cara elevada no sirve como parte de los medios de sellado. Para las bridas RTJ que sella con juntas de anillo, las caras elevadas de las bridas conectadas y apretadas pueden contactar entre sí. En este caso, la junta comprimida no llevará una carga adicional más allá de la tensión del perno, la vibración y el movimiento no pueden aplastar aún más la junta y disminuir la tensión de conexión.
